倒置显微镜Ti-s

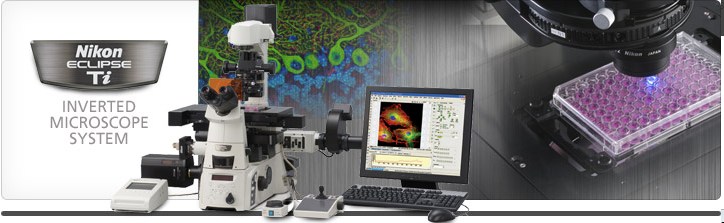

倒置显微镜Ti-S


TIRF、共聚焦、FRET、光活化和显微注射技术帮助科学家们克服了许多活细胞成像中的困难。所有技术的核心就是Ti,拥有这款强有力的新型倒置显微镜,您可以在尼康CFI60®光学系统的帮助下轻松使用上述技术。Ti系列共有三种型号,改进的系统速度,提升的灵活性和高效多模式特点使Ti成为用于高端研究和活细胞成像的理想系统。

n  尼康ti-s是标配2个照像端口,专用于特定作业的半电动基本型设备。

n  新的消杂光技术,使图像更清晰。

n  高速电动组件可实现对图像的快速、协调、无缝拍摄。

n  新近开发的“全光强”光学组件可实现高数值孔径相衬观察。

n  通过快速照明切换及激光入射角度电动控制,在宽场荧光于TIRF图像之间进行交替时间间隔观察。

n  使用多台侧端口及后端口相机进行拍摄和分析。

n  与共聚焦显微镜系统无缝集成,可实现高性能光谱共聚焦成像。






clip_image004.jpg独一无二的外部相差单元。使用这一革新系统,将相差环整合至显微镜主体而不是物镜里,使用者不必使用相差专用物镜来观察相差图像,并可以通过高数值孔径物镜来得到高质量图像。另外使用不带相差环的物镜可以得到“全亮度”的荧光图像。

clip_image006.jpg非凡的快速图像获取。对96孔板进行三通道(双通道荧光和相差)快速拍摄,速度提高2倍以上。

clip_image008.png尼康独有的完美调焦系统(PFS)排除焦点漂移。焦点漂移是时间序列观察中******的障碍。尼康的PFS系统对长时间观察过程中和加药时可能出现的焦点漂移进行校正。即使使用高倍物镜或类似TIRF这样的技术时也可以维持焦点。另外,在物镜转换器上整合PFS有助于节约空间,并不限制Ti的可扩展分层结构。 PFS采用高效光学补偿系统,对Z轴平面进行实时校正。不需要使用PFS时,也可以简单地将其撤出光路。

clip_image010.jpg提升每个电动部件的速度。操作和/或转换物镜、滤光块、XY载物台、激发/阻挡滤光片的速度大幅增加,研究者可以专注于观察和图像获取。新研发的控制器可以记录和复制观察条件,实现用鼠标控制载物台,整台显微镜就像研究者眼睛和手的延伸部分。

clip_image012.jpg新研发的人机学控制器,通过手柄或人机学控制器可以控制高速电动XY载物台和Z轴。显微镜主体前面的VFD屏幕和操作按键包括物镜信息在内的显微镜状态和PFS的开/关状态都会显示在VFD屏上。

clip_image014.jpg操作按键位于显微镜主 体的两侧和前面,荧光滤色块的切换、物镜转换、Z轴粗/微调、PFS开/关控制、透射照明开/关控制都可以通过位于显微镜主体的按键进行快速切换。

clip_image016.png远程控制面板和预设按键。通过远程控制面板可以操作显微镜,并确认显微镜目前的状态。另外可以通过预设按键来自动切换观察条件。只需单单一个按键就可以完成从相差到荧光观察的切换。




端口

2 TI-S :目镜100%, 目镜20 /80手动开关端口

调焦方式

借助于电动物镜转换的升降运动 ,行程:向上8mm,向下3mm

粗调行程:5.0mm/转,微调行程:0.1mm/转,最小读数:1um

中间倍率

1.5

目镜筒

TI- TD双目观察筒D TI- TS双目观察筒S TI- TERG人体工程学目镜筒

目镜

CFI 10x, 12.5x, 15x

照明立柱

TI- DS透射照明立柱30W TI -DH透射照明立柱100W

聚光器

ELWD聚光器,LWD聚光器,HMC聚光器, S- ELWD聚光器,高NA聚光器,暗场聚光器,CLWD聚光器

转换器

TI- ND6 -E电动六孔DIC物镜转换器, TI-   N6六孔物镜转换器, TI-   ND6六倍DIC物镜转换器,

TI- ND6 -PFS电动六孔DIC物镜转换器

物镜

CFI60物镜

载物台

TI -S -ER电动编码器载物台、TI -SE电动载物台,横向行程: X110 x Y75mm ,尺寸: W400 x D300mm

TI- TI -SR SR / F TI- SSR矩形载物台,横向行程: X70 x Y50mm ,尺寸:W310 x D300mm

TI- SP普通载物台,尺寸: W260 x D300m

TI- SAM可连接的机械平台,横向行程: X126 x Y84mm (使用TI- SP载物台)。电动控制功能     聚焦,端口切换,粗调焦

落射荧光附件

六孔荧光滤光块转盘,消杂光设计的滤光块,可对中心视场光阑, 33mmND4/ND8滤光片,25mm隔热片

选配:电动六孔荧光滤光块转盘,电动激发滤光片转盘、电动阻挡滤光片转盘

微分干涉相衬DIC系统

对比度控制:   Senarmont法(通过旋转偏光镜实现)

物镜侧棱镜:针对每个物镜单独设计(安装在物镜转换器上)

聚光镜侧棱镜: LWD   N1/N2/NR (干), HNA   N2/NR (干/油)

重量

相衬套:29.6kg, 落射荧光套:33.4kg

功耗

40W

DS-Qi1:用于荧光时间隔成像的可靠相机头。

DS-5Mc:高清晰500万像素冷CCD彩色相机头。

DS-Fi1:高清晰500万像素彩色相机头。

DS-2MBW:高灵敏度的200万像素高速单色相机头。

DS-2MBWc:高光感度的200万像素冷CCD高速单色相机头。

DS-2Mv200万像素彩色高速相机头可显示平滑、优质的动态图像。
